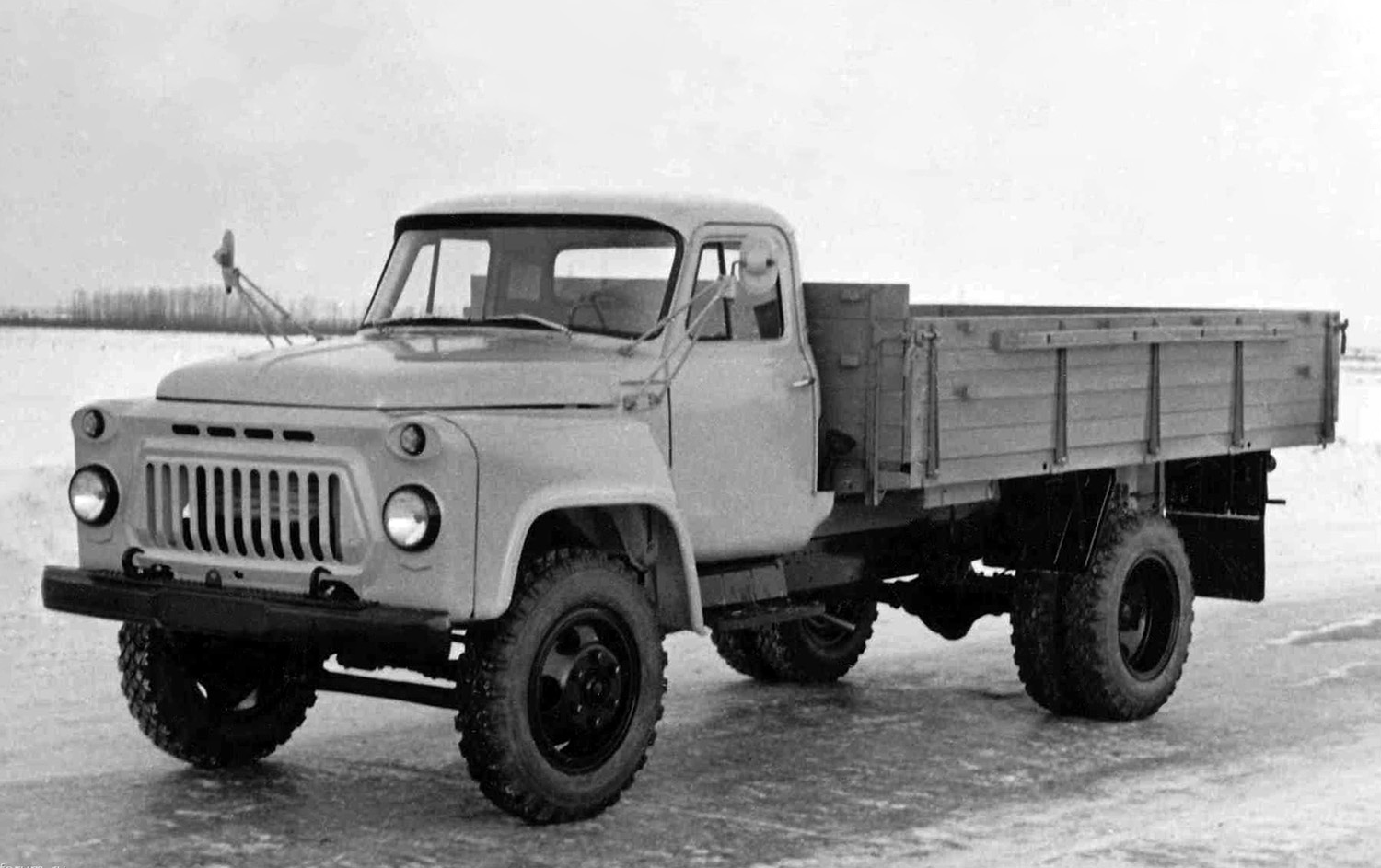

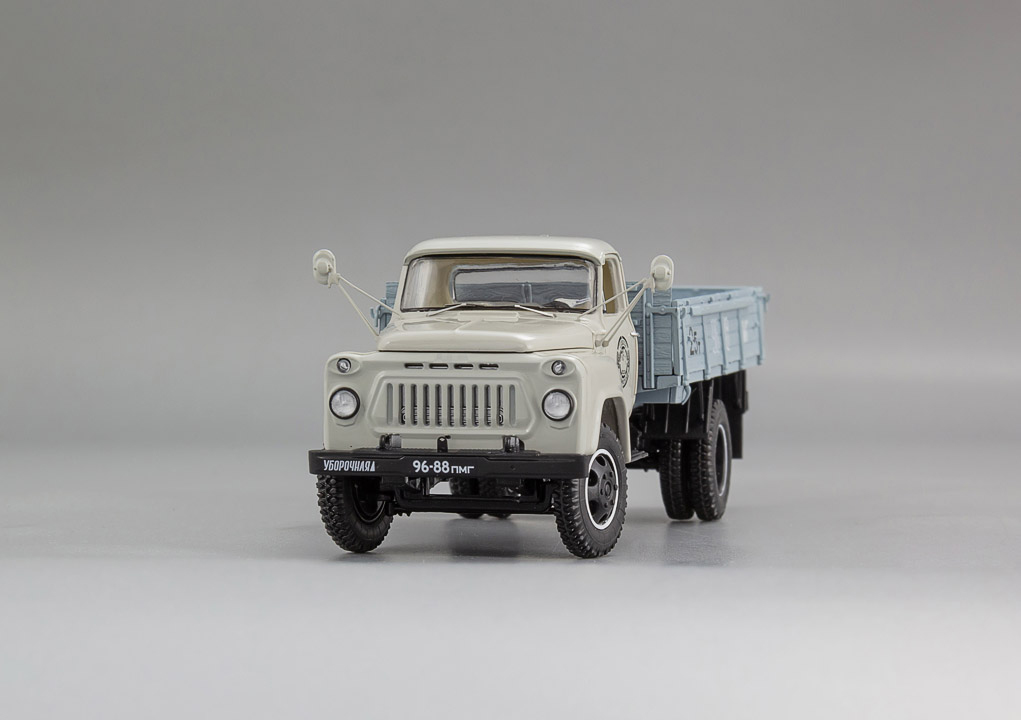

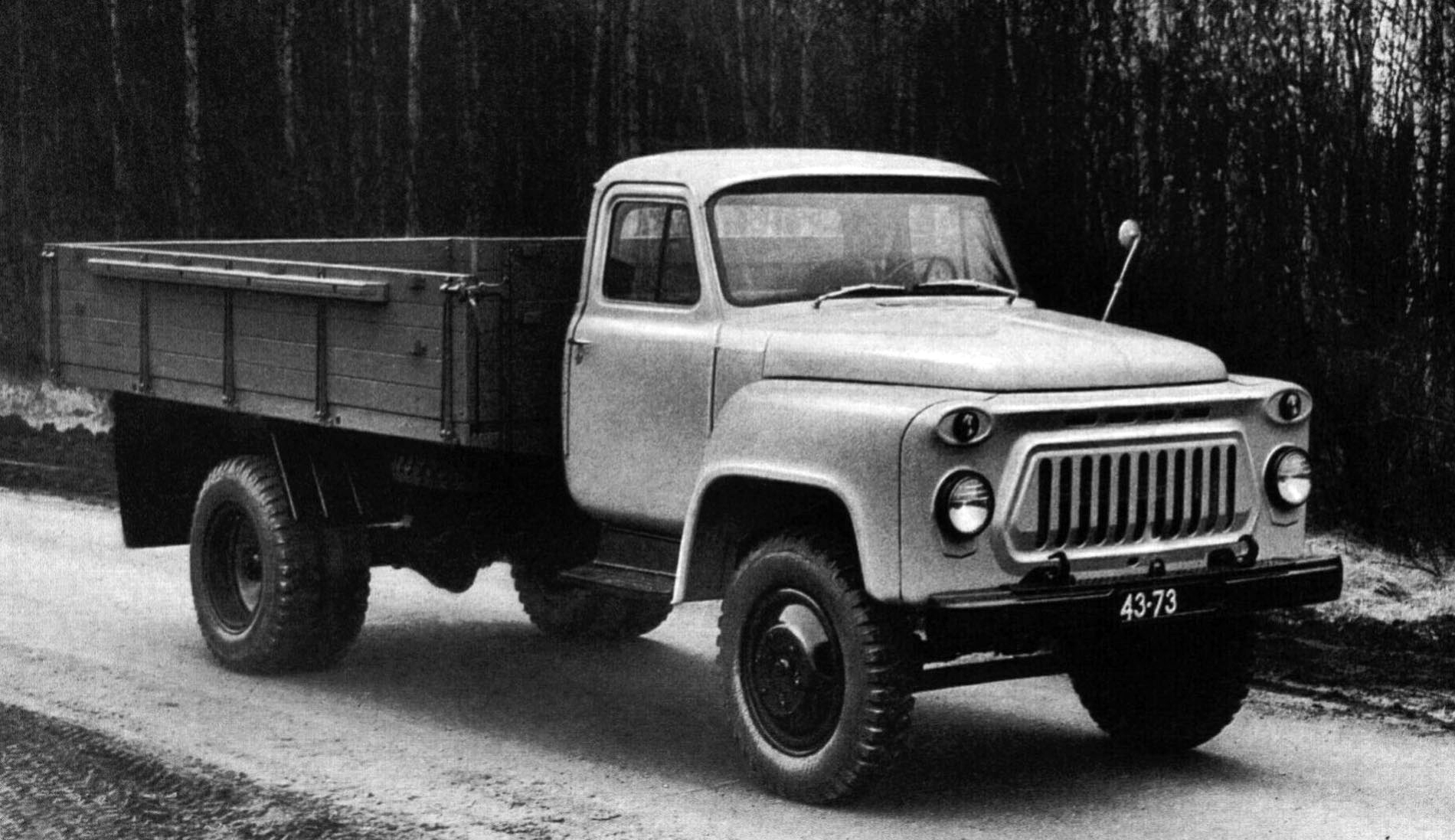

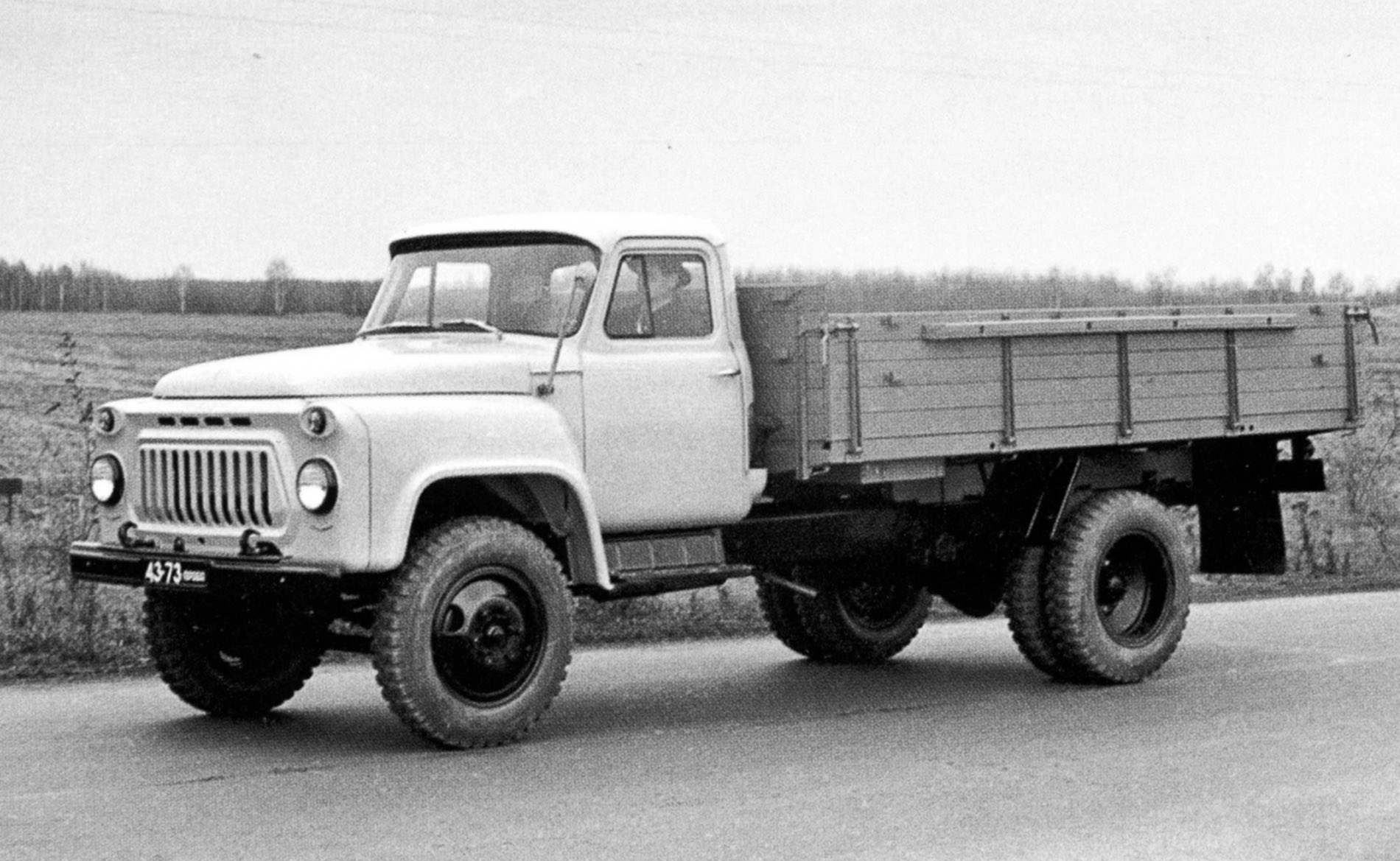

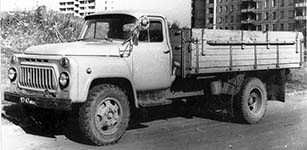

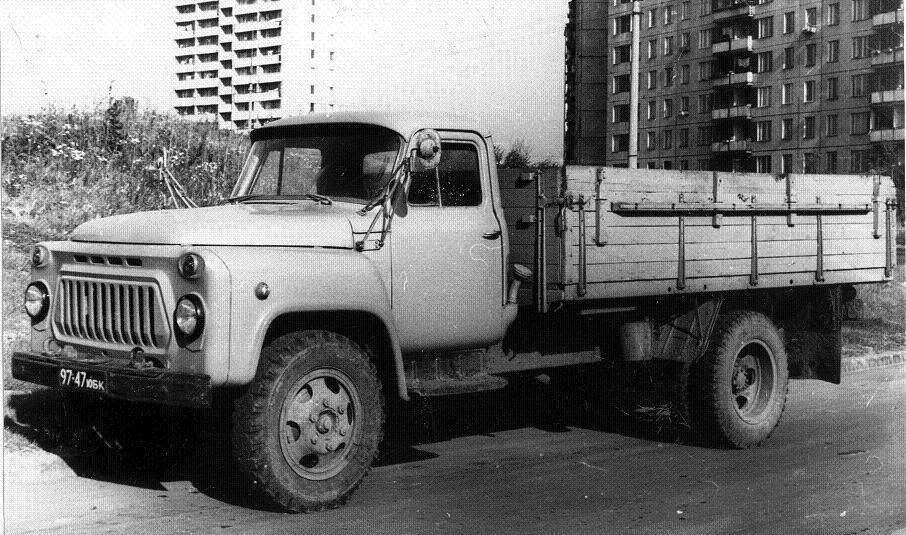

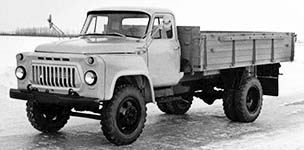

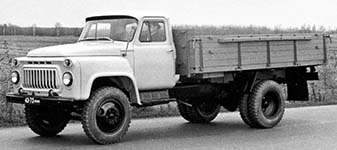

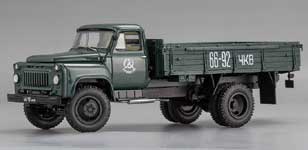

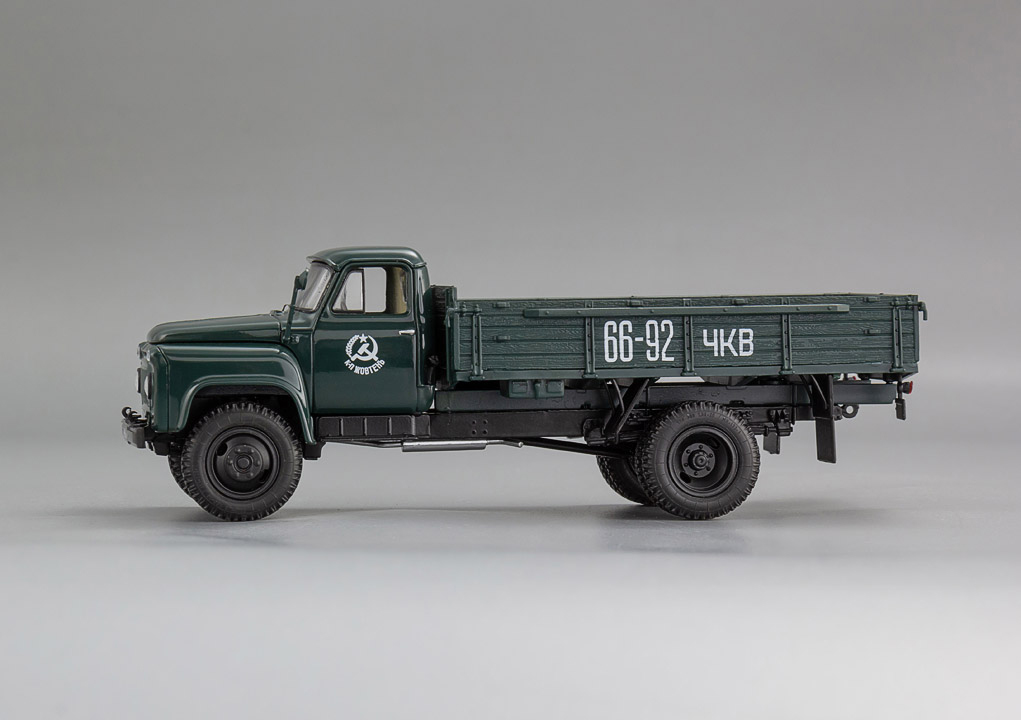

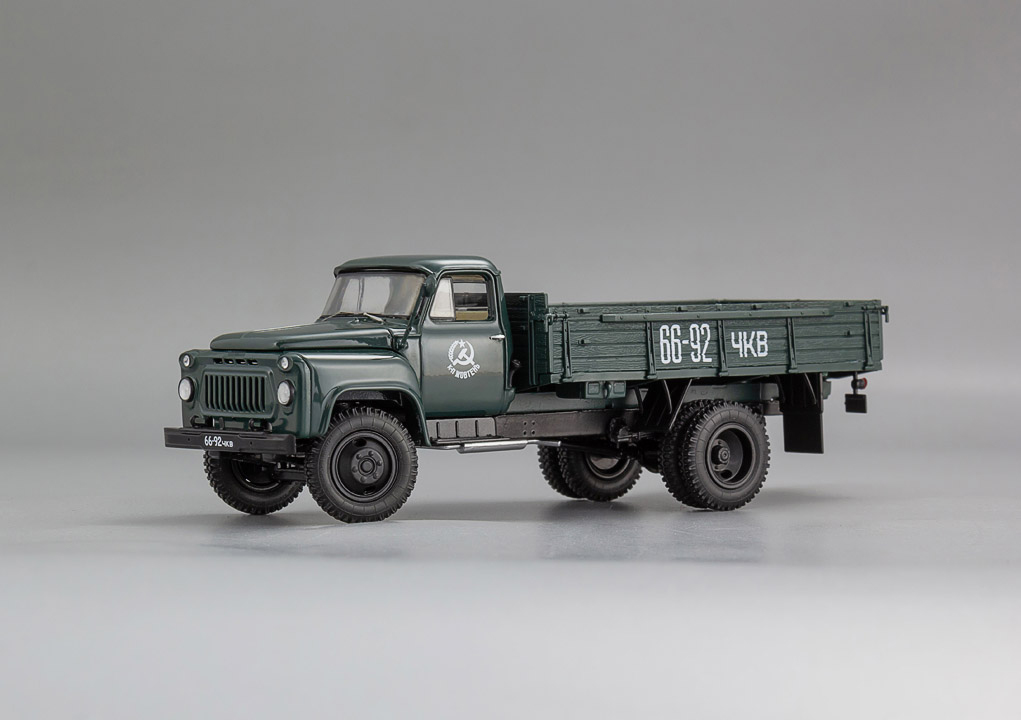

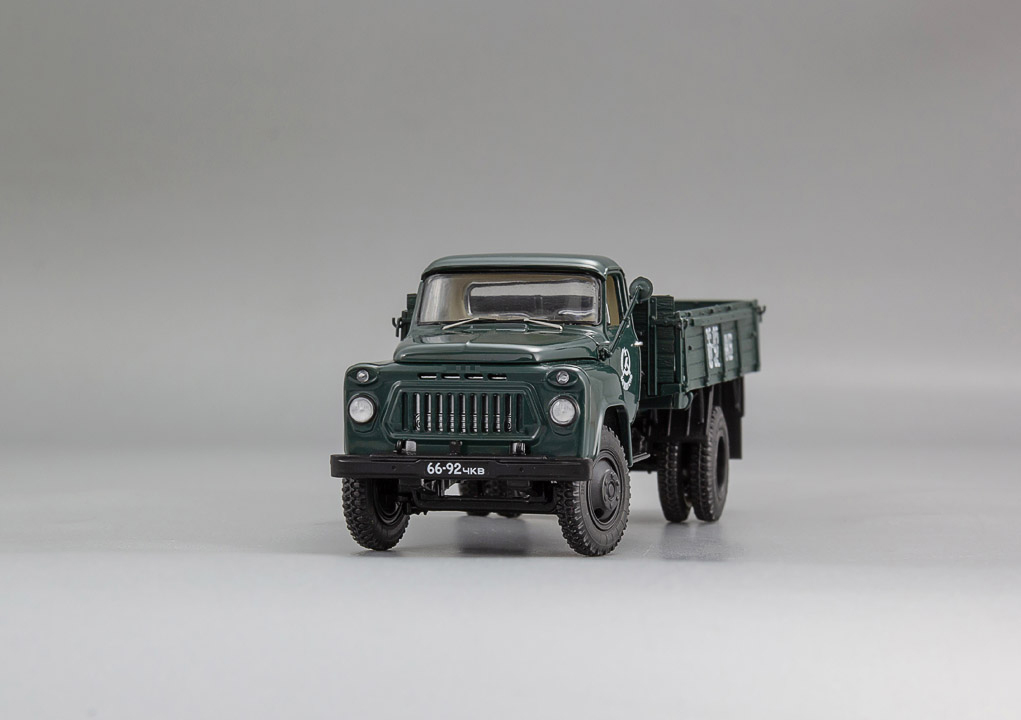

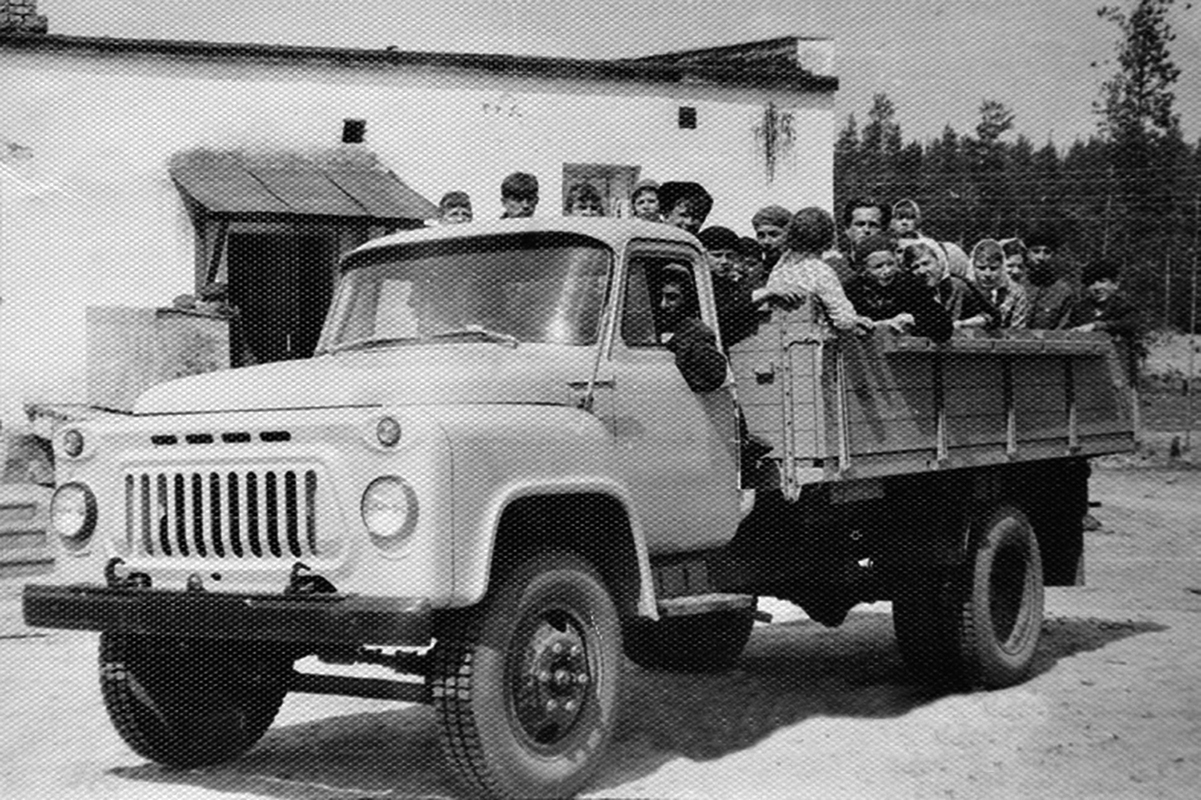

На основе шасси ГАЗ-52-01 Горьковским заводом был разработан бортовой грузовик ГАЗ-52-03 грузоподъёмностью 2,5 т с колёсной базой 3700 мм.
В целом, техническое описание ГАЗ-52-03 полностью соответствует описанию шасси ГАЗ-52-01, за исключением аспектов, связанных с применением бортовой платформы:
Двигатель – ГАЗ-52-01 (до июня 1966 года имел маркировку ГАЗ-52), 6-цилиндровый, карбюраторный, четырёхтактный, рядный, нижнеклапанный, мощностью 75 л.с. при 2800 об/мин (с ограничителем), максимальным крутящим моментом 21 кГм при 1600-2000 об/мин, степенью сжатия 6,2 и рабочим объёмом 3485 см3.
Система питания – принудительная, с подачей бензина топливным насосом Б-9Б диафрагменного типа с двумя впускными и одним выпускным клапанами. Магистральный фильтр-отстойник – щелевого типа, с фильтрующим элементом из тонких (0,15 мм) алюминиевых пластин. Бензобак ёмкостью 90 л располагался на раме под кабиной. Топливо – бензин А-72.
Карбюраторы – К-84МИ Московского карбюраторного завода или К-126Е Ленинградского карбюраторного завода, двухкамерные, с падающим потоком, с балансированными поплавковыми камерами, экономайзерами и ускорительными насосами, оборудованные отдельными пневматическими ограничителями максимальной частоты вращения коленчатого вала. На К-84МИ ставились два клапана экономайзера – с механическим и пневматическим приводами, на К-126Е – один с механическим приводом. Привод ускорительного насоса обоих карбюраторов – механический. Среди прочего карбюраторы отличались друг от друга регулировочными параметрами.
Воздушный фильтр – инерционно-масляный, с двухступенчатой очисткой воздуха и фильтрующим элементом из капрона.
Система вентиляции картера – открытого типа, вытяжная.
Система смазки – комбинированная: под давлением и разбрызгиванием, с фильтрами грубой и тонкой очистки масла. Фильтр грубой очистки – щелевого типа, с фильтрующим элементом из набора тонких стальных пластин; фильтр тонкой очистки – пластинчатый, с картонным фильтрующим элементом ДАСФО (двухсекционный автомобильный суперфильтр-отстойник). Масляный насос – шестерёнчатый, односекционный, с неподвижным маслоприёмником. Масляный радиатор – трубчато-пластинчатый, воздушного охлаждения.
Система охлаждения – жидкостная, закрытая, с принудительной циркуляцией охлаждающей жидкости, с насосом центробежного типа. Радиатор – трубчато-ленточный (змейковый), трёхрядный. Также в систему входили четырёхлопастный вентилятор и термостат жидкостного типа.
Часть автомобилей оборудовалась жидкостным пусковым подогревателем с лампой.
Сцепление – однодисковое, сухое, с механическим приводом.
Коробка передач – трёхходовая, четырёхступенчатая (четыре передачи вперёд, одна назад, четвёртая передача – прямая), с синхронизатором инерционного типа для включения III и IV передач.
Карданная передача – открытого типа, состояла из основного карданного вала, промежуточного карданного вала с промежуточной опорой и трёх карданных шарниров с игольчатыми подшипниками. Скользящее шлицевое соединение располагалось на промежуточном валу.
Главная передача – спирально-коническая, с передаточным числом 6,67. Дифференциал – конический, с четырьмя сателлитами. Полуоси – полностью разгруженные.
Передняя ось представляла собой штампованную балку двутаврового сечения.
Подвеска зависимая, на продольных полуэллиптических рессорах с перемещающимися задними концами, передняя – с гидравлическими телескопическими амортизаторами двустороннего действия, задняя – с дополнительными рессорами (подрессорниками). Концы рессор были заделаны в кронштейны с помощью резиновых подушек.
Рулевой механизм – типа глобоидальный червяк с двухгребневым роликом.
Тормозная система:
– одноконтурная, рабочие ножные тормоза колодочные, барабанного типа, на все колёса с гидравлическим приводом;
– стояночный ручной тормоз колодочный, барабанного типа, с механическим приводом на трансмиссию (вторичный вал коробки передач).
Рама состояла из холодно-штампованных лонжеронов швеллерного сечения переменной высоты, соединённых между собой с помощью клёпки шестью силовыми поперечинами и отдельной поперечиной для крепления промежуточной опоры карданной передачи. Спереди монтировались буфер и два буксирных крюка, на задней поперечине – буксирный прибор с резиновым буфером.
На машину ставились дисковые колёса с уширенным ободом размера 6,0Б-20 (152Б-508) с конической посадочной полкой, с шестью окнами, с разрезным бортовым кольцом, выполнявшим функцию замочного. Диски крепились на 6 шпильках. Размер шин – 7,50-20" (220-508) или 200-508Р (радиальные типа Р). Запасное колесо размещалось на откидном кронштейне, унифицированном с применявшимся до 1961 года на ГАЗ-51А, располагавшемся на правом лонжероне рамы.
В первые годы выпуска (1964-1968) на часть автомобилей устанавливались колёса от ГАЗ-51А: дисковые, с ободом размера 20×7 (5,00-20), с шестью окнами, с бортовым и разрезным замочным кольцами, крепившиеся на шести шпильках. Размер шин такой же – 7,50-20" (220-508) или 200-508Р (радиальные типа Р).
Система электрооборудования – 12-вольтовая, постоянного тока, однопроводная, с отрицательными выводами зажимов источников и потребителей электроэнергии на корпус.
Источники энергии: генератор Г21-Г постоянного тока мощностью 225 Вт и силой тока 18 А или генератор Г108-Г постоянного тока мощностью 250 Вт и силой тока 20 А, работавшие с реле-регулятором РР24-Г, и аккумуляторная батарея 6-СТ-68-ЭМ ёмкостью 68 Ач.
Система зажигания двигателя – батарейная, состояла из катушки зажигания Б1, распределителя зажигания Р20, свечей М12У и выключателя.
Стартер – СТ8 мощностью 1,3 л.с. с механическим рычажным приводом включения с помощью педали-штока из кабины водителя.
На автомобили устанавливались:
– фары ФГ105-Б с полуразборными оптическими элементами ФГ105-200 и двухнитиевыми лампами типа А-12-50+40 на 50 Вт и 40 Вт (дальний и ближний свет) с американским асимметричным светораспределением ближнего света;
– подфарники ПФ101-Б с двухнитиевыми лампами типа А-27 на 21 св и 6 св, служившие для указания соответственно поворотов и габарита;
– комбинированные двухсекционные двухламповые задние фонари ФП101 (левый) с рассеивателем для освещения номерного знака и ФП101-Б (правый) с лампами типа А-26 на 21 св (стоп-сигнал и указатели поворота) и А-24 на 3 св (обозначение габаритов и освещение номерного знака).
Держатель номерного знака шасси ГАЗ-52А и ГАЗ-52-01 прикручивался к задней поперечине рамы, а задние фонари с их держателями прилагались отдельно и монтировались во время монтажа спецустановки непосредственно на её предприятии-изготовителе.

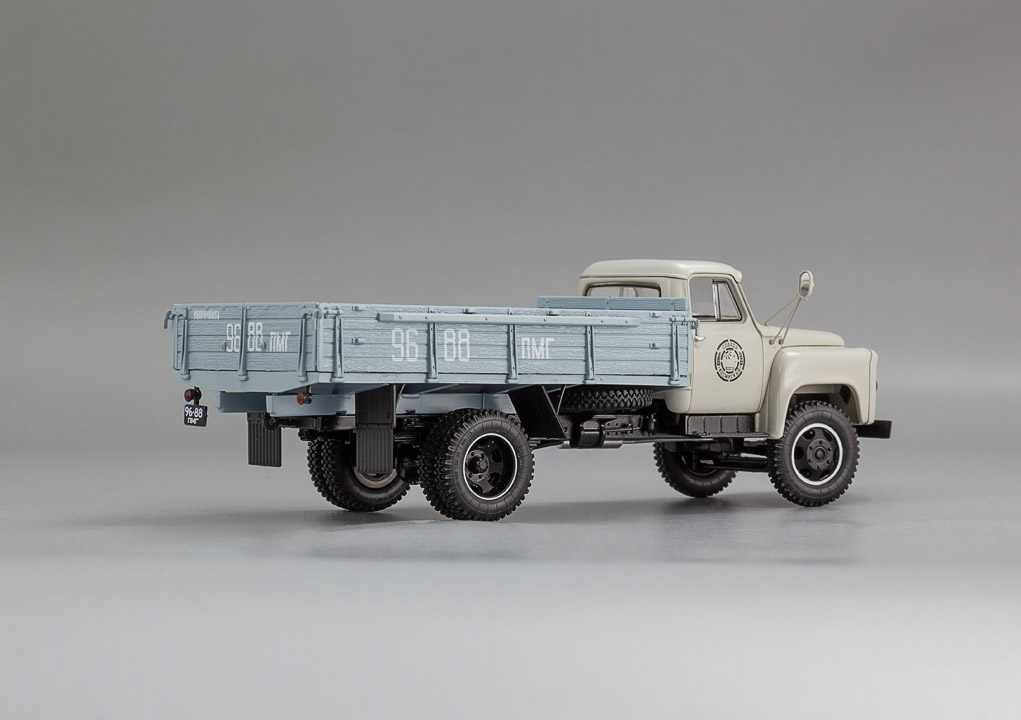

Задние фонари грузовика ГАЗ-52-03 помещались в держателях, крепившихся на задней поперечной балке платформы. Левый держатель монтировался совместно с держателем заднего номерного знака.
Автомобиль оборудовался щитком приборов типа КП102, на котором располагались:
– спидометр СП24-В;
– указатель температуры охлаждающей жидкости УБ103;
– указатель уровня топлива УК105;
– контрольная лампа разрядки аккумуляторной батареи;
– контрольная лампа дальнего света фар (на спидометре);
– контрольная лампа аварийного давления масла;
– контрольная лампа температуры охлаждающей жидкости;
– контрольная лампа указателей поворота.
Кабина цельнометаллическая, двухместная, с раздельными регулируемым сиденьем для водителя и сиденьем для пассажира, оборудовалась отопителем, работавшим от системы охлаждения двигателя, электрическим стеклоочистителем с двумя щётками и опрыскивателем для обмыва ветрового стекла.
Машина комплектовалась одним круглым зеркалом заднего вида, устанавливавшемся на кронштейне телескопического типа с левой стороны кабины.

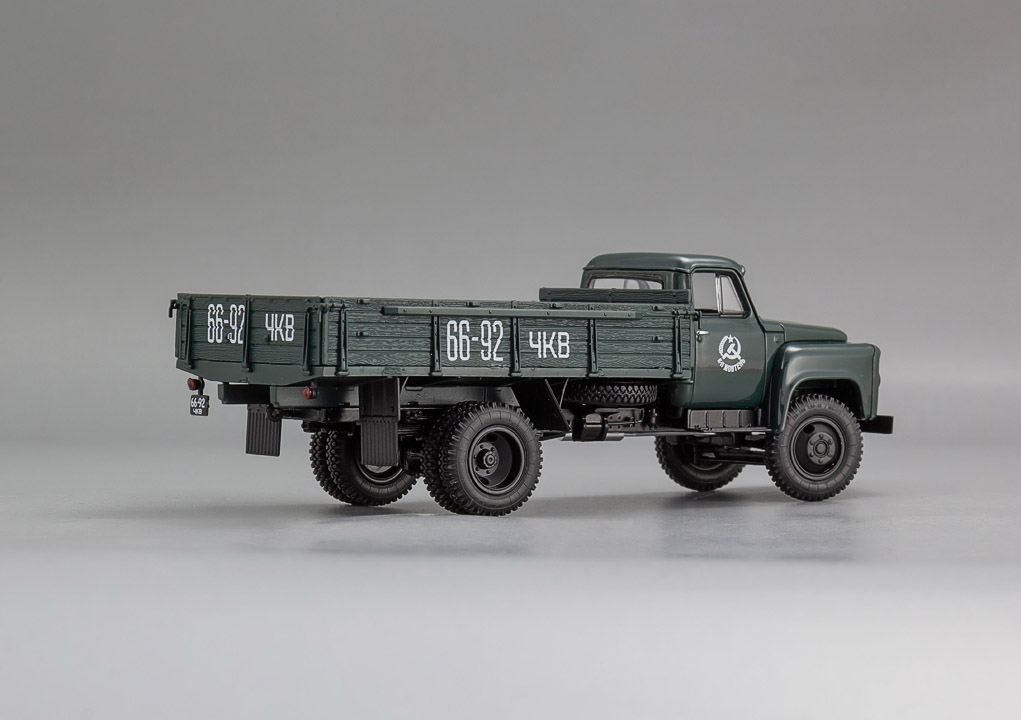

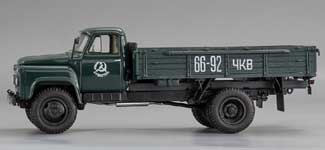

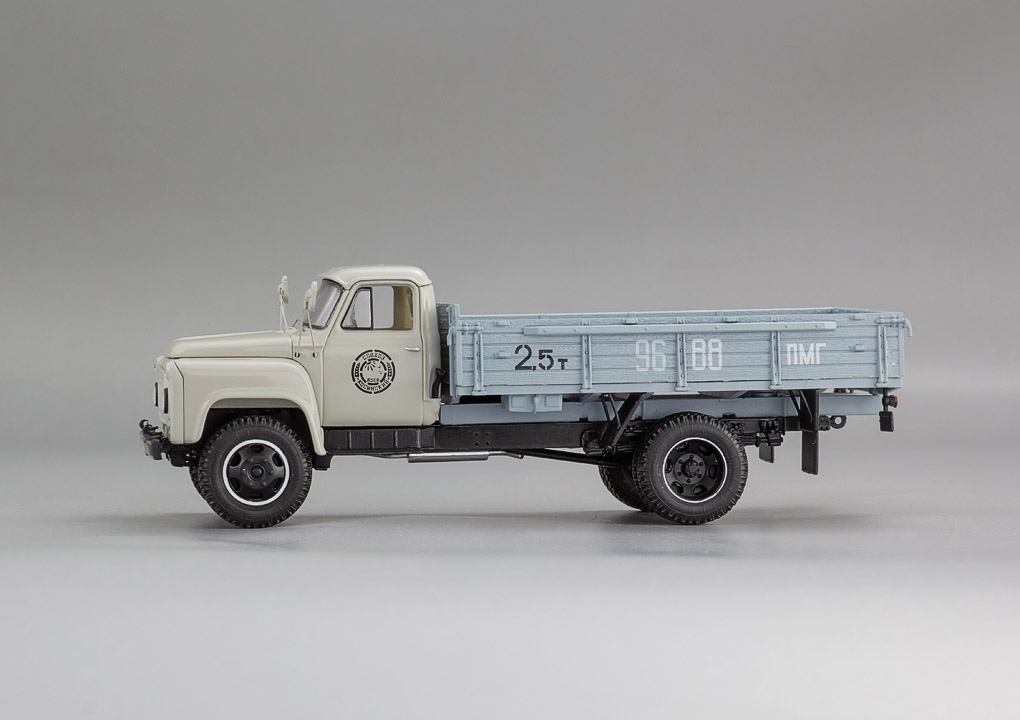

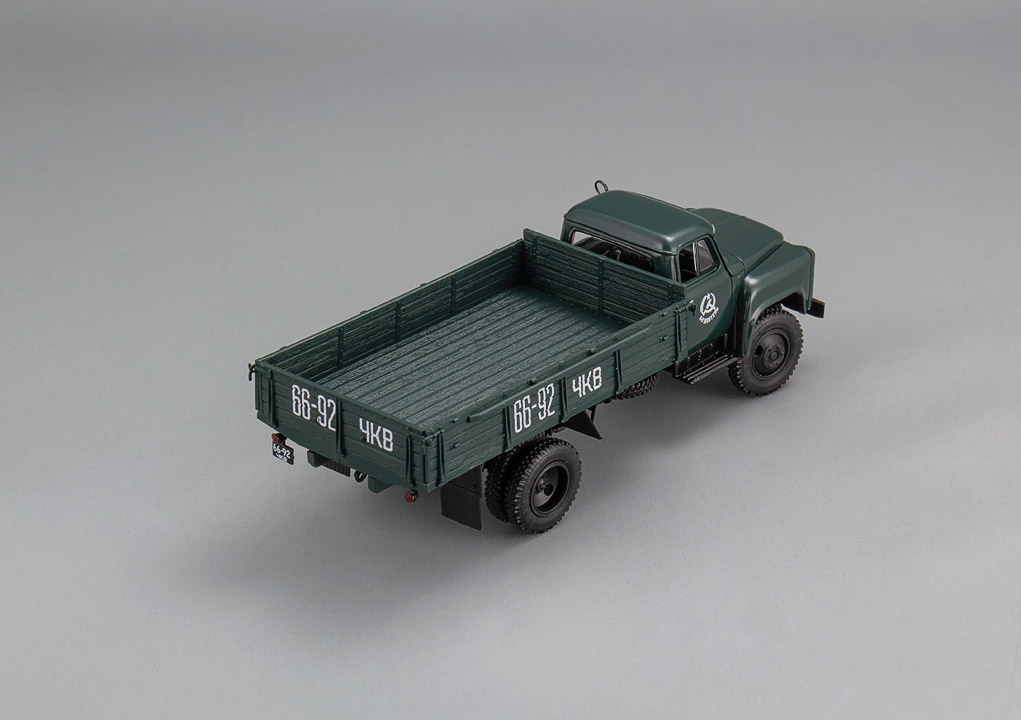

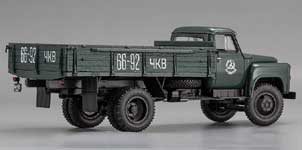

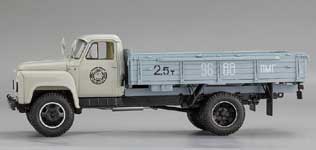

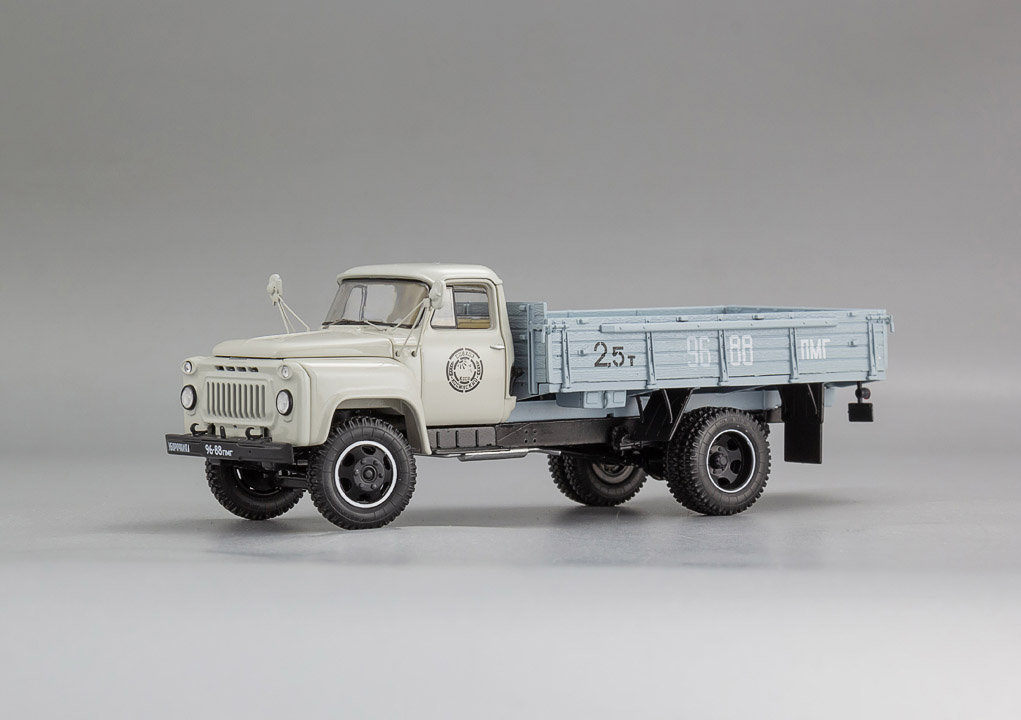

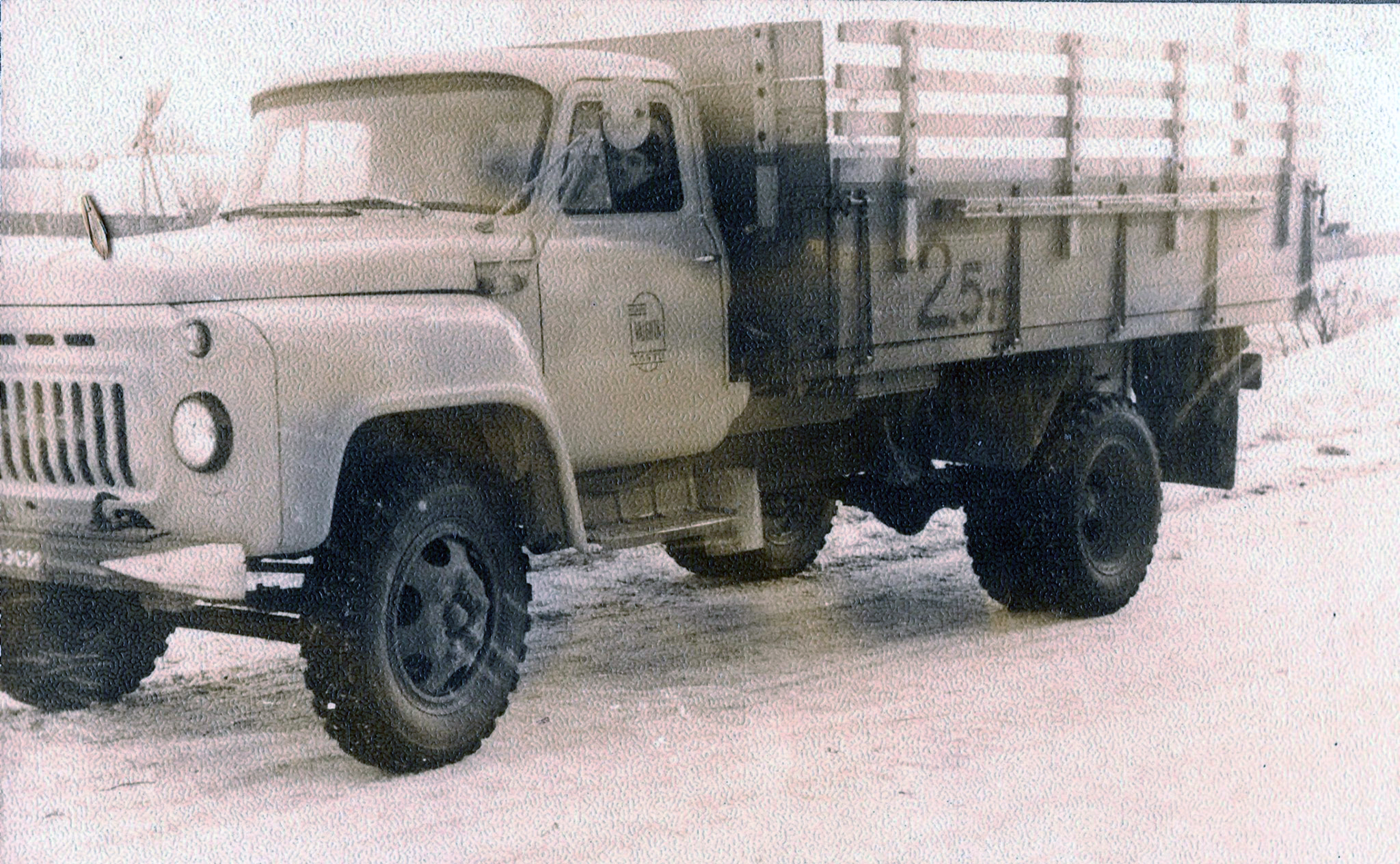

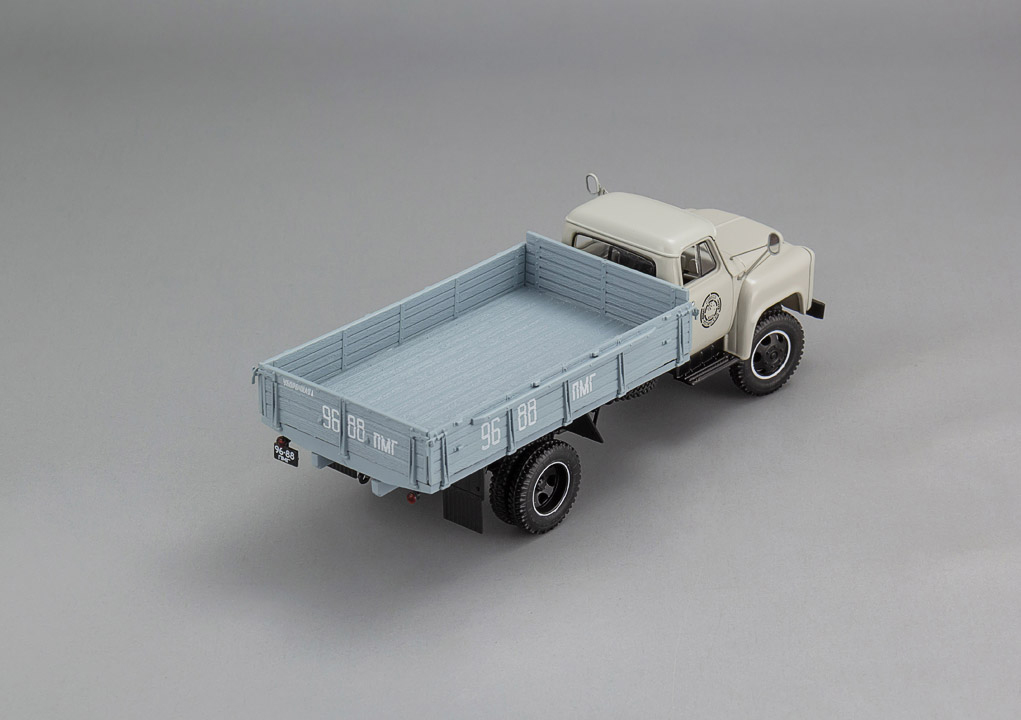

Бортовая платформа грузовика ГАЗ-52-03 – деревянная, с клёпаным металлическим каркасом основания, деревянными поперечными брусьями основания и с тремя откидными бортами. Первоначально во избежание перегруза на боковые борта наносилось чёрной краской обозначение «2,5 т».
Инструментальный ящик бортового ГАЗ-52-03 монтировался за кабиной под кузовом с левой стороны машины.
С 1973 года отдельные партии ГАЗ-52-01 и ГАЗ-52-03 комплектовались гипоидным задним мостом от ГАЗ-53А с передаточным числом i=6,83.
Выпуск ГАЗ-52-03 осуществлялся с июня 1966 года по 1 января 1974 года. Помимо грузовиков для внутреннего рынка, также производились и экспортные варианты этого автомобиля - ГАЗ-52-53 и ГАЗ-52-73.
Текст - Юрий Воробьев |
