Славянский завод строительных машин п/о "Бетонмаш"

автобетоновоз СБ-89

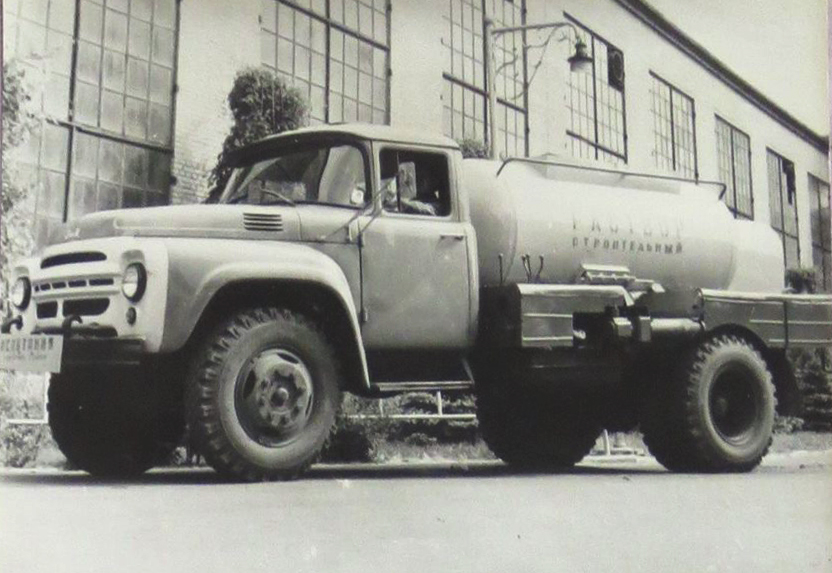

    Растворовоз СБ-89 выпускался Славянским заводом строительных машин с 1969 года на шасси автомобиля ЗИЛ-130. Предназначался для перевозки и порционной выдачи строительных растворов при температуре до —5°С. Цистерна — стальная, цилиндрическая, сварной конструкции с загрузочной горловиной в верхней части. Горловина закрывается двумя крышками с запорами. Внутри горловины установлены предохранительные решетки. Цилиндрическая часть цистерны покрыта термоизоляционным материалом и облицована листовой сталью. В задней части установлены два ящика для хранения инструмента. Загрузка цистерн осуществляется через люк, расположенный в перхнен части цистерны.
    Цистерна оборудована лопастным побудителем (число оборотов - до 8 в минуту) с двумя винтовыми лопастями для перемешивания раствора при перевозке и разгрузке выдвижным транспортером с целью предотвращения его расслаивания.
    Побудитель состоит из редуктора, горизонтального вала, к которомупри помощи стремянок крепятся стойки лопастей и очистных скребков. Вал опирается на два радиально-сферичских шарикоподшипника. Крутящий момент от двух гидромоторов передается через редуктор к валу побудителя посредством зубчатого зацепления. Для предотвращения течи раствора из цистерны на концах вала предусмотрена хлопчато-бумажная набивка.
    Привод механизмов перемешивания и транспортера — гидромеханический от двигателя автомобиля.
    Разгрузка цистерны в приемную емкость происходит выдвижным ленточным транспортером, расположенным с левой стороны цистерны, через шиберный затвор-отсекатель. Выдвижение транспортера и управление затвором-отсекателем осуществляется при помощи гидроцилиндров.

    Некоторые технические характеристики растворовоза СБ-89:
    Емкость кузова геометрическая - 2,5 куб.м
    Емкость кузова полезная - 1,5 куб.м
    Размеры загрузочного люка - 800х1400 мм
    Полная масса растворовоза - 9525 кг
    Загрузочная высота - 2350 мм
    Высота разгрузки - 1100 мм
    Габаритные размеры автобетоновоза:
        длина - 6550 мм
        ширина - 2450 мм
        высота - 2350 мм


    Модель.
