Тихорецкий машиностроительный завод "Красный молот"

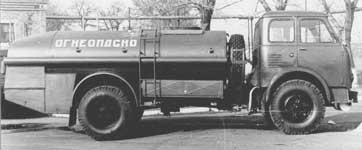

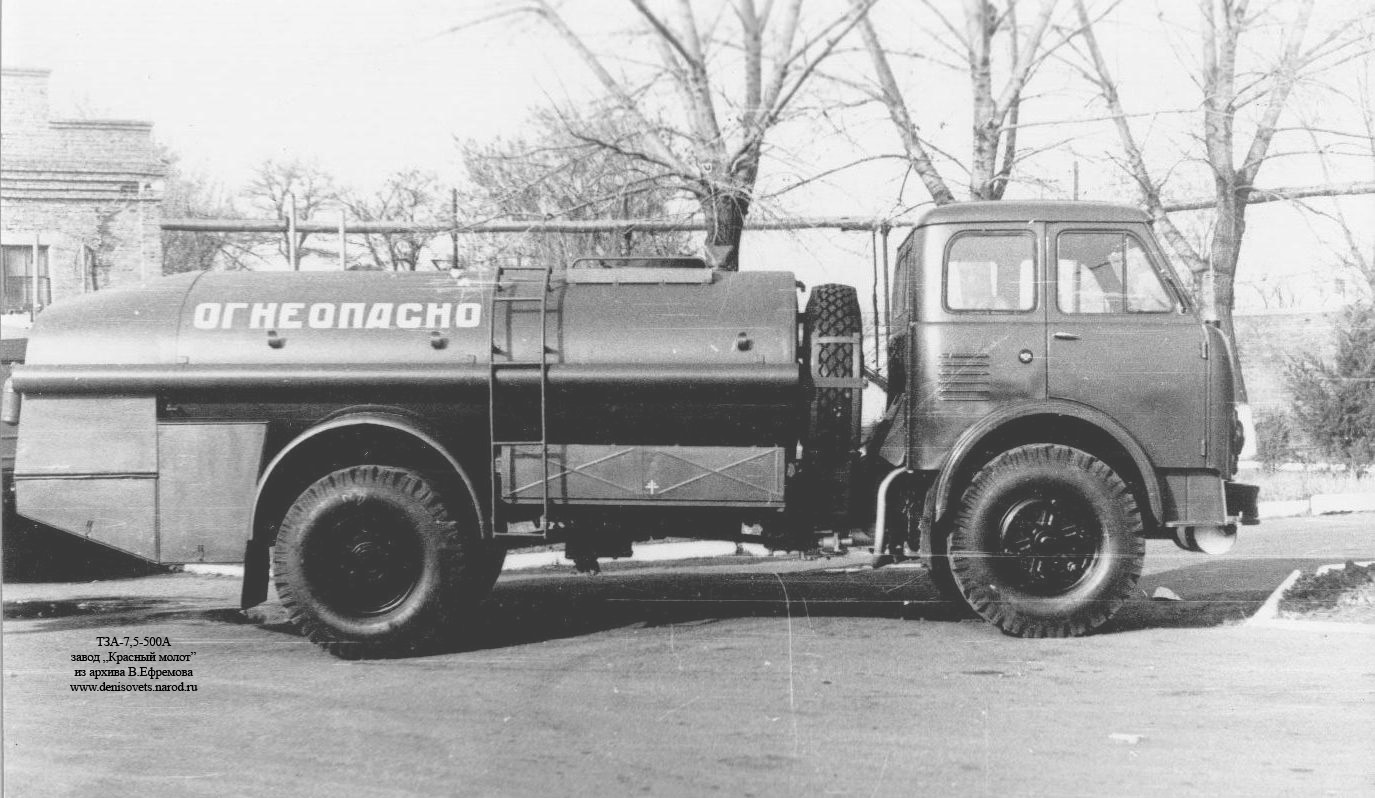

ТЗА-7,5-500А

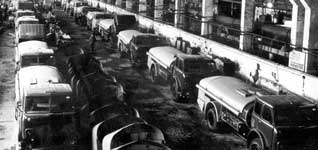

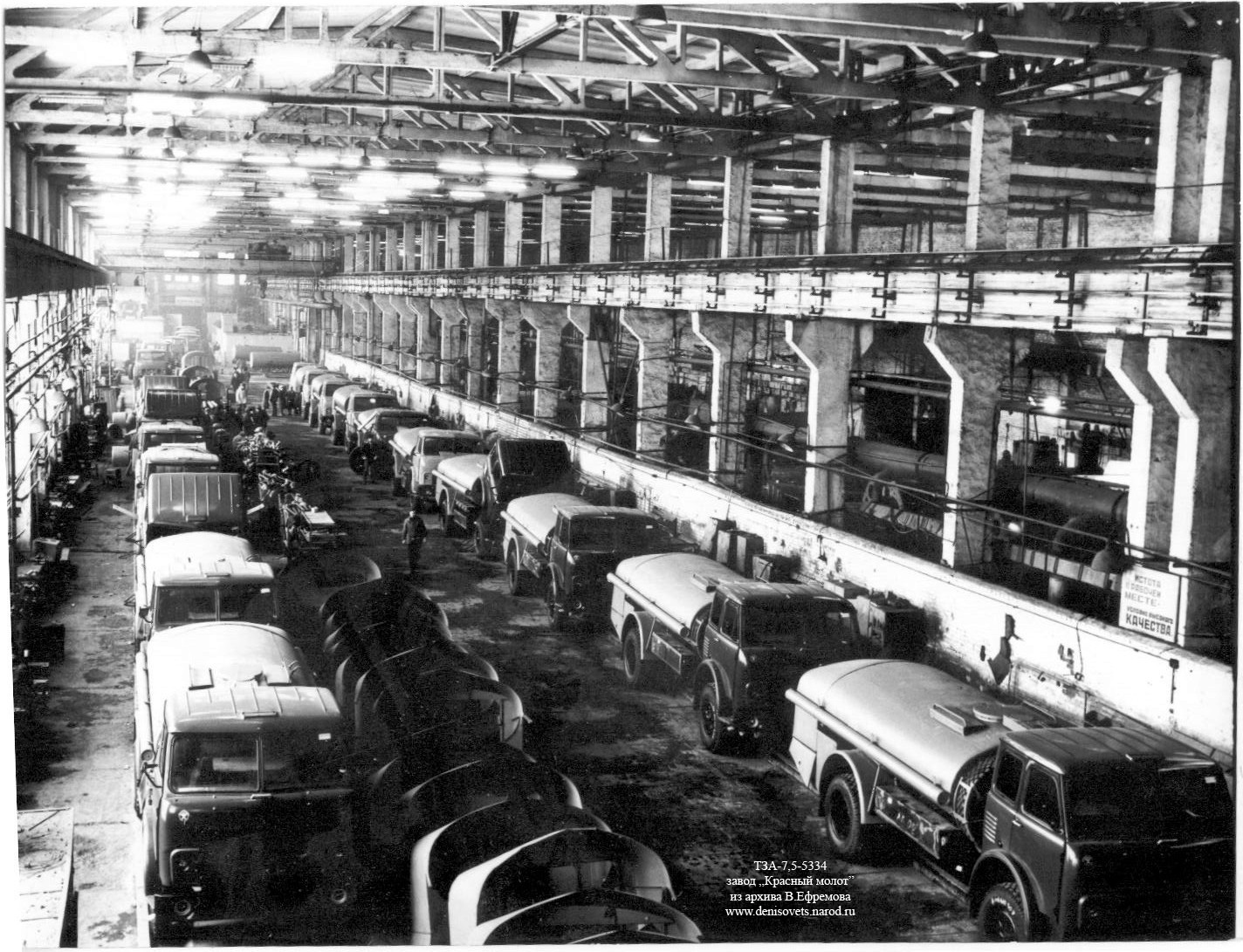

ТЗА-7,5-5334

      В 1971 году прошли государственные приемочные испытания топливозаправщика ТЗА-7,5-500А, разработанного для нужд МО СССР (при этом установочная партия была выпущена в 1970 году), и в 1972 году он занял свое место на конвейере. Впоследствии, в связи со второй модернизацией 500-го семейства МАЗов, с 1977 года с конвейера «Красного молота» начали сходить топливозаправщики ТЗА-7,5-5334 на шасси МАЗ-5334. Принципиальных отличий от ТЗА-7,5-500А они не имели – разница сводилась к иному шасси.
    В 1970 году был принят новый ГОСТ «Заправщики самолетов и вертолетов топливом. Общие технические требования», по которому и стали обозначаться все новые модели техники. К примеру, наименование ТЗА-7,5-500А расшифровывалось следующим образом: ТЗА - топливозаправщик аэродромный; 7,5 - эксплуатационная вместимость в тысячах литров; 500А - базовое шасси МАЗ-500А).
    Топливозаправщики ТЗА-7,5-500А и ТЗА-7,5-5334 предназначались для механической заправки летательных аппаратов авиационным топливом закрытым и открытым способами на аэродромах с твёрдым покрытием при температуре окружающей среды от -40 до +50°C.
    На шасси автомобиля устанавливалась цистерна эллиптического сечения, сваренная из стали толщиной 3 мм, при этом днище цистерны изготавливалось из стали толщиной 4 мм. Под цистерной (ближе к середине цистерны) имелся самовсасывающий центробежный лопастный насос СЦЛ-20-24а. Насос левого вращения с приводом от двигателя автомобиля через коробку отбора мощности. Для контроля расхода перекачиваемого топлива был установлен счётчик ВЖУ-100-1,6 СЖШ-1000М. Для очистки топлива использовался фильтр тонкой очистки (ТФЧ – топливный фильтр-чехол) с пропускной способностью 750 л/мин. В комплект заправщика входили два приёмных шланга диаметром 65 мм и длиной по 4,5 м, два раздаточных шланга диаметром 50 мм длиной 9 и 15 м. Кроме того, как и на ТЗ-500, на ТЗА-7,5-500А устанавливался автопривод газа (от рычага регулировки газа через ролики шел тросик до кабины управления, где стоял регулятор оборотов для регулировки вращения насоса ).
    Исходя из особенностей эксплуатации топливозаправщиков соответственно дорабатывались базовые шасси:
    1. Замена электрики - по требованиям безопасности к топливозаправщикам электропроводка в зоне цистерны должна проходить только в трубах, поэтому жгут от кабины водителя до задних колодок полностью заменялся и делалась втяжка в трубу. Кроме того, ставились датчики и показывающий прибор тахометра (датчик – на коробку отбора мощности, прибор - на панели управления в кабине управления), счетчик времени наработки (в кабине водителя на панели).
    2. На заводе устанавливалась односкоростная коробка отбора мощности (далее – КОМ) и карданный вал для привода насоса.
    3. Пневмосистема - врезался штуцер отбора воздуха на КОМ, пневмозадвижку ДУ-65 и автомат наполнения цистерны.
    4. Если шасси приходило без держателя запасного колеса (далее – ДЗК), то ставился ДЗК собственного изготовления, который был очень похож на МАЗовский.
    5. Для монтажа кабины управления проводилась доработка шасси - демонтировалась задняя поперечина и устанавливались дополнительные профили на которые потом снова крепилась задняя поперечина.
    6. По специальному заказу устанавливались радиостанция.
    При всей внешней схожести, ТЗ-500 и ТЗА-7,5-500А были, по большому счету, разными по конструкции машинами. Практически, унифицированных было не более 5% узлов и деталей (даже удлинение рамы шасси было произведено разными способами). Внешне машины можно отличить по наличию ДЗК у ТЗА-7,5-500А (на ТЗ-500 запасное колесо укладывалось и крепилось под цистерной, вследствие чего цистерна монтировалась на более высоких опорах), скошенной кабине управления, скошенных ящиках под кабиной управления, ином дыхательном клапане на крышке люка цистерны с большей точностью регулировки и более надежном в зимнее время (для ТЗ-500 такой клапан был не нужен - машины уходили на экспорт в страны с теплым климатом). Кроме того, если ТЗ-500 имел два пистолета РП-34, то в комплектацию ТЗ-7,5-500А входил один пистолет РП-400 (по заказу могли устанавливаться два раздаточных пистолета) для верхней заправки самолета топливом и ННЗ (наконечник нижней заправки - изделие 2561А-8 -для соединения заправочного штуцера самолета, располагавшегося с нижней части крыла самолета, с рукавом заправщика).

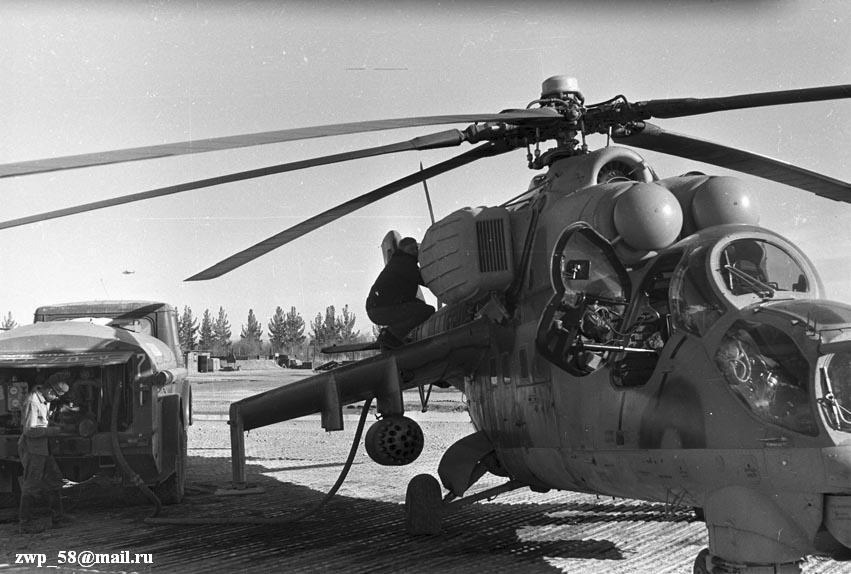

    Все эти различия проистекали из назначения автомобиля – ТЗА-7,5-500А был в чистом виде детищем министерства обороны СССР и разрабатывался в конце 60-ых годов ХХ века как авиатранспортабельный заправщик после начала войн во Вьетнаме и Египте и других странах, куда осуществлялись поставки советских самолетов, а для их заправки – и заправщиков. Низкое размещение цистерны объясняется геометрией транспортного люка самолетов (на полуспущенных шинах в некоторые самолеты ВТА машина входила практически без зазоров), скошенность кабины управления и ящиков под ней - вследствие геометрии пространства самой грузовой кабины.
    Несмотря на свое «происхождение», ТЗА-7,5-500А выпускались не только для армии. В адрес военных отправлялось примерно 50-60% годового выпуска, еще 15-20% получало министерство гражданской авиации, а оставшееся количество топливозаправщиков поступало в народное хозяйство. Естественно, заказы военных и авиаторов были первоочередными, поэтому поставки в народное хозяйство во многом поступали те машины, которые выбраковывались военными. Самыми распространенными вариантами "списаний" машин военными в народное хозяйство были или недокомплект (к примеру, в неполностью укомплектован ЗиП МАЗом или ЯМЗ), или брак в изготовлении, неустранимый но не криминальный (вроде царапин на стекле какого-либо прибора, которые в данный момент закончились).

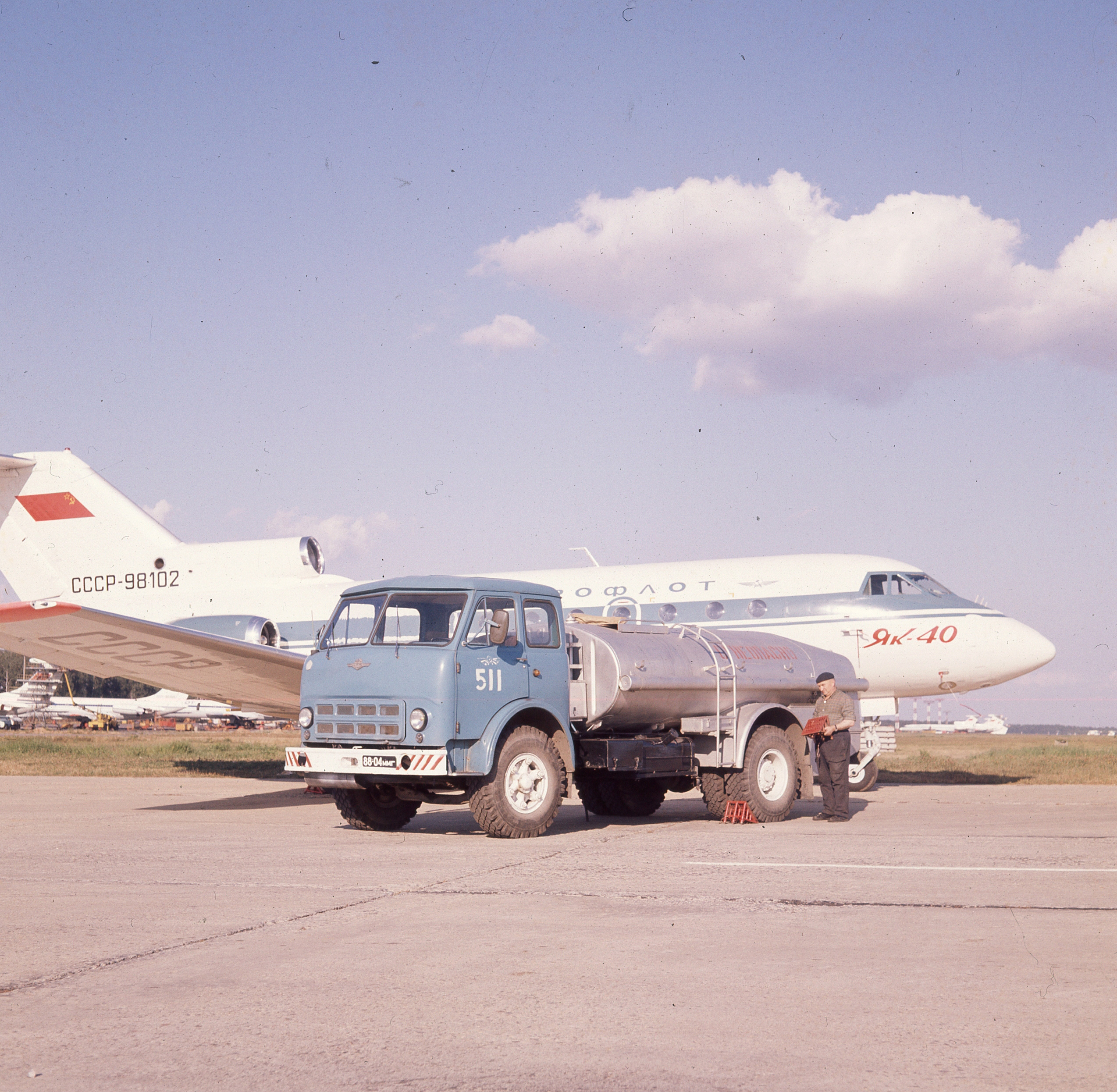

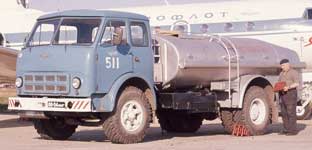

    Основной выпуск топливозаправщиков окрашивался в хаки, включая и те экземпляры, которые поступали в народное хозяйство, что было связано с потенциальной возможностью «призыва» топливозаправщиков из народного хозяйства в армию в случае необходимости. При этом, для машин гражданского назначения кабина, как правило, не перекрашивалась, поэтому на них в хаки окрашивались цистерна, шланговые трубы, крылья (сверху), кабина управления, при этом нижняя часть цистерны в районе опор, нижняя поверхность крыльев, трубопровод под цистерной окрашивались в черный, а внутренняя часть кабины управления и боковые ящики изнутри окрашивались в серый. Топливозаправщики, поступавшие в гражданскую авиацию, окрашивались в желто-белую схему окраски в соответствии с авиационной нормалью «Цвета окраски аэродромного оборудования. Основные цвета и технические требования» (утверждена 15.03.1965 взамен 522АТ):
    - основной цвет - желтый (№220, 221 – здесь и далее указаны номера цветов по прилагавшимся эталонам).
    - диски и обода колес, крыши кабин и кузовов - белый (№803, 805)
    - рамы шасси, видимые детали ходовых средств - черный (№833,838)
    - буфера, углы кузовов - чередующиеся белые и красные полосы типа зебра, наносились под углом 45 градусов) (красный – №9,11)
    - эмблема АЭРОФЛОТА - синий на белом поле (синий - №425,429)
    - надпись АЭРОФЛОТ - синий (№425,429)
    - гаражные номера и номера ГАИ - черный (№833, 838)
    В 80-ых годах ХХ века для гражданской авиации стали выпускаться топливозаправщики с цистерной, окрашенной в серебристый цвет.
    Выпуск топливозаправщиков ТЗА-7,5-5334 был прекращен в 1992 году, после исчерпания задела шасси МАЗ-5334 (само шасси было снято МАЗом с производства). Последние ТЗА-7,5-5334 были экспортированы в декабре 1991 года в Болгарию, Югославию и Афганистан. А в народное хозяйство СССР последние машины ушли в декабре 1992 года.

Технические характеристики ТЗА-7,5-500А и ТЗА-7,5-5334:
Габариты, мм:
    длина - 7600
    ширина - 2650
    высота - 2650
База, мм - 3950
Колея, мм - 1970/1865
Дорожный просвет, мм - 270
Радиус поворота, м - 8,5
Масса, кг:
    в снаряженном состоянии - 8680
    полная - 14875
Грузоподъёмность, кг - 5800
Объём цистерны, л:
    эксплуатационный - 7500
    геометрический - 7800
Время наполнения цистерны, мин. - 18
Время опорожнения цистерны, мин. - 12,5
Производительность раздаточной системы при частоте вращения вала насоса 1700 об/мин, л/мин.:
    через 1 пистолет РП-40Г - 600
    через 2 пистолета - 750
    через наконечник 2561А-8 - 750

    Автор благодарит Валерия Ефремова (г.Тихорецк, Краснодарский край) за активную помощь в подготовке этого материала.

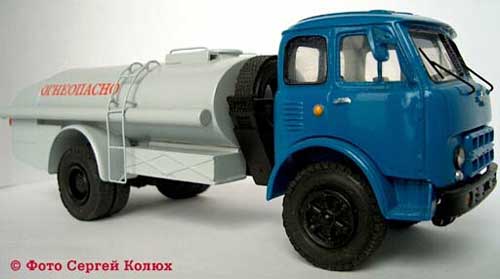

    Модель топливозаправщика ТЗА-7,5-500А.
