Мытищинский машиностроительный завод

ЗИС-05

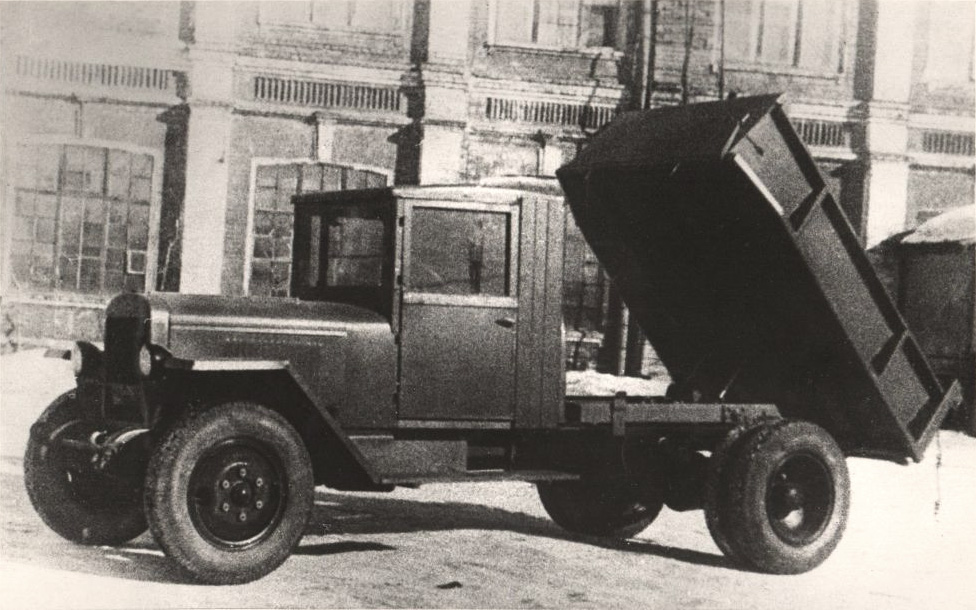

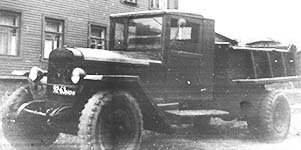

ЗИС-05 ранних выпусков

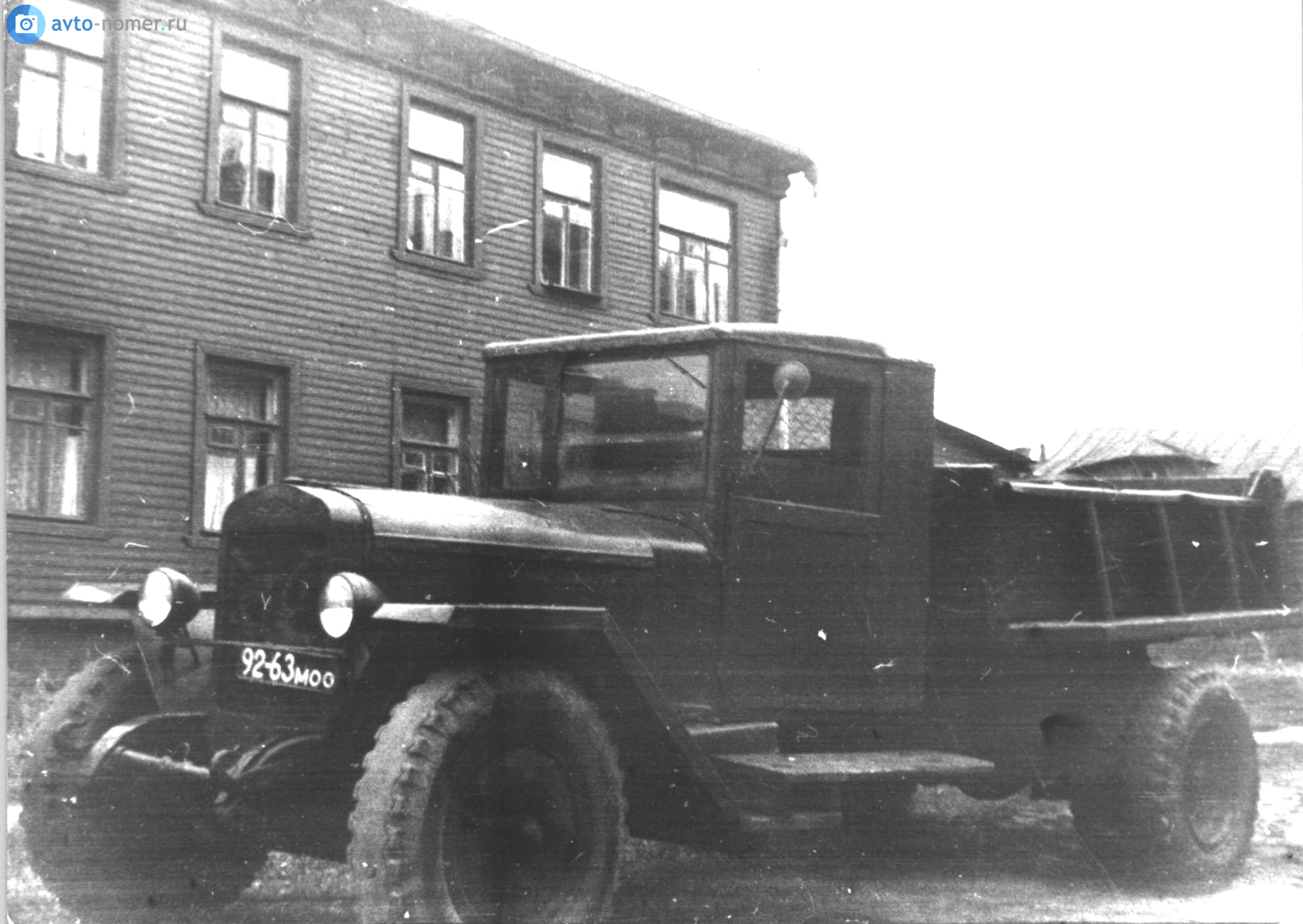

ЗИС-05 поздних выпусков

    Самосвал ЗИС-05 был создан под руководством Главного конструктора А.Е. Колпакова на базе трехтонного ЗИС-5 и имел немало общего с довоенным опытным самосвалом ЗИС-19. На ЗИС-05 устанавливался металлический коробчатый кузов объемом 1,9 куб.м (2,5 куб.м с надставными бортами) из стали толщиной 3 мм, который поднимался и опускался при помощи гидравлического подъёмника, подвешенного шарнирно на надрамнике над балкой заднего моста. Рама шасси была укорочена на 600 мм в задней части, при этом на косынках задней поперечины крепились два буксирных крюка. Задний фонарь и кронштейн крепления номерного знака устанавливались вверху на задней стенке кабины. В качестве шасси для выпускаемых самосвалов использовались как ЗИС-5, так и более мощные ЗИС-50.

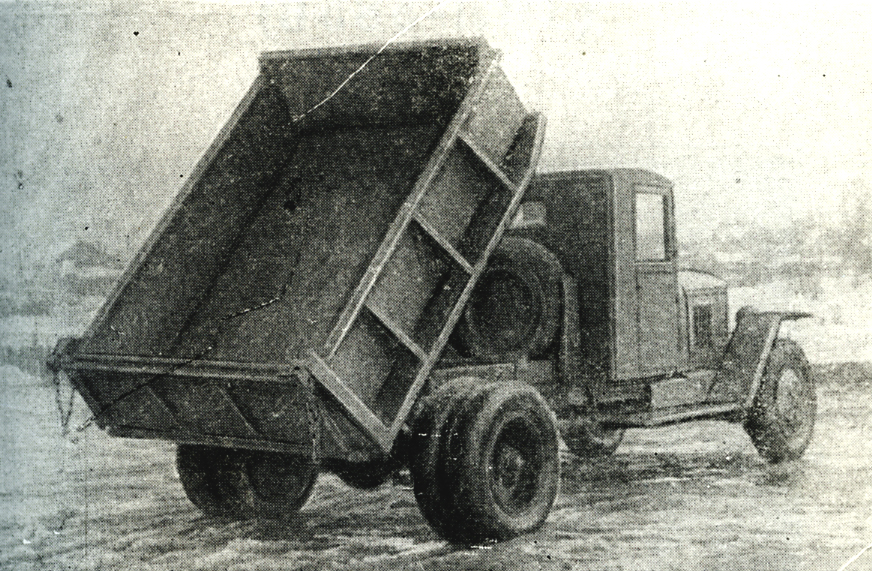

    Самосвальная платформа поднималась на угол 48 градусов, а время ее подъема (опускания) составляло 10 секунд, при этом выключением насоса в любой момент подъема/опускания платформы ее можно был остановить в любом положении.
    Грузоподъемность ЗИС-05 была установлена предприятием на уровне 3000 кг, как и у базового ЗИС-5, что, по-видимому, не вполне соответствовало действительности - как минимум масса металлического кузова (525 кг с надрамником) и гидравлической системы со всеми входящими в нее узлами (свыше 100 кг) должна была сказаться на уменьшении грузоподъемности машины.
    Первоначально самосвалы выпускались с платформой, имевшей три вертикальных стойки-усилителя боковых бортов, но впоследствии количество этих стоек было уменьшено до двух и именно такие машины составили большую часть всех выпущенных ЗИС-05.
    Первые самосвалы ЗИС-05 были выпущены в начале 1947 года - в марте были изготовлены первые три машины, а в апреле объем выпуска составил уже 300 машин. Выпуск ЗИС-05 был прекращен в связи с переходом предприятия к выпуску самосвала на новейшем шасси - ЗИС-ММЗ-585.

    Некоторые технические характеристики ЗИС-05:
    Снаряженная масса - 3450 кг
    Размеры платформы:
        Длина - 2400 мм (внутренний размер)
        Ширина - 1600 мм (внутренний размер)
        Высота боковых бортов - 500 мм
        Высота переднего и заднего бортов - 615 мм
    Погрузочная высота - 1174 мм

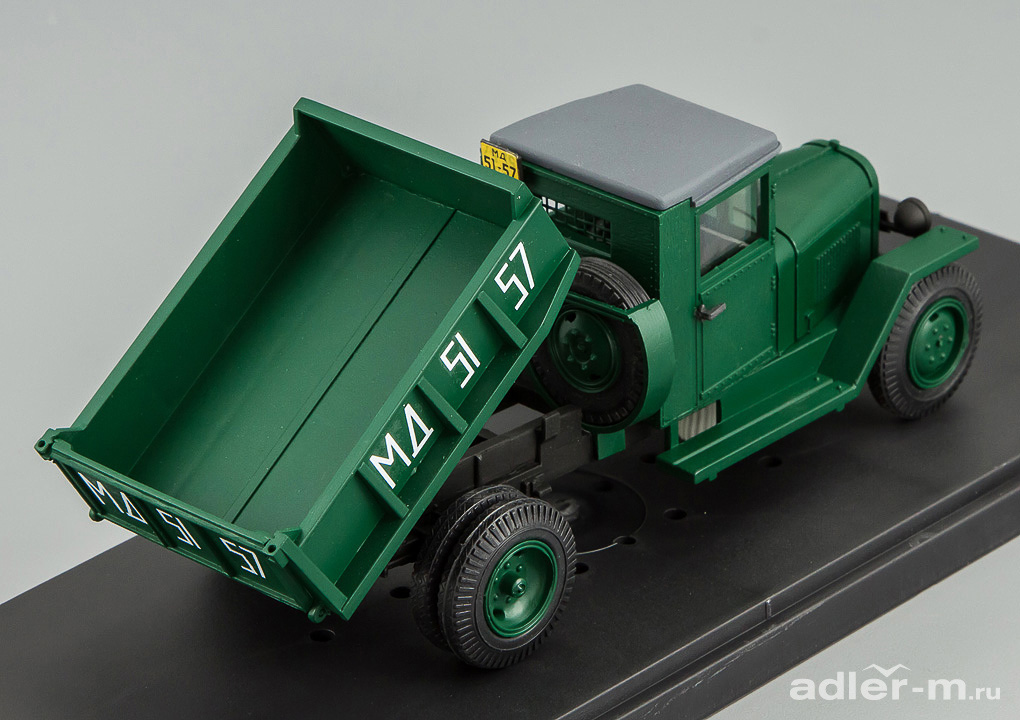

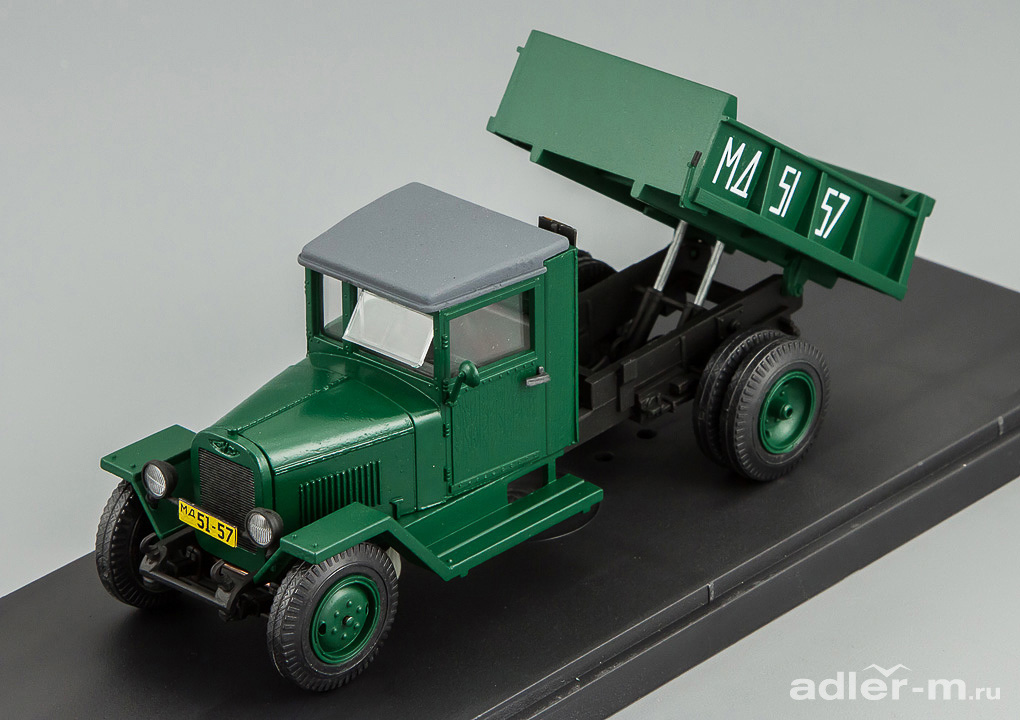

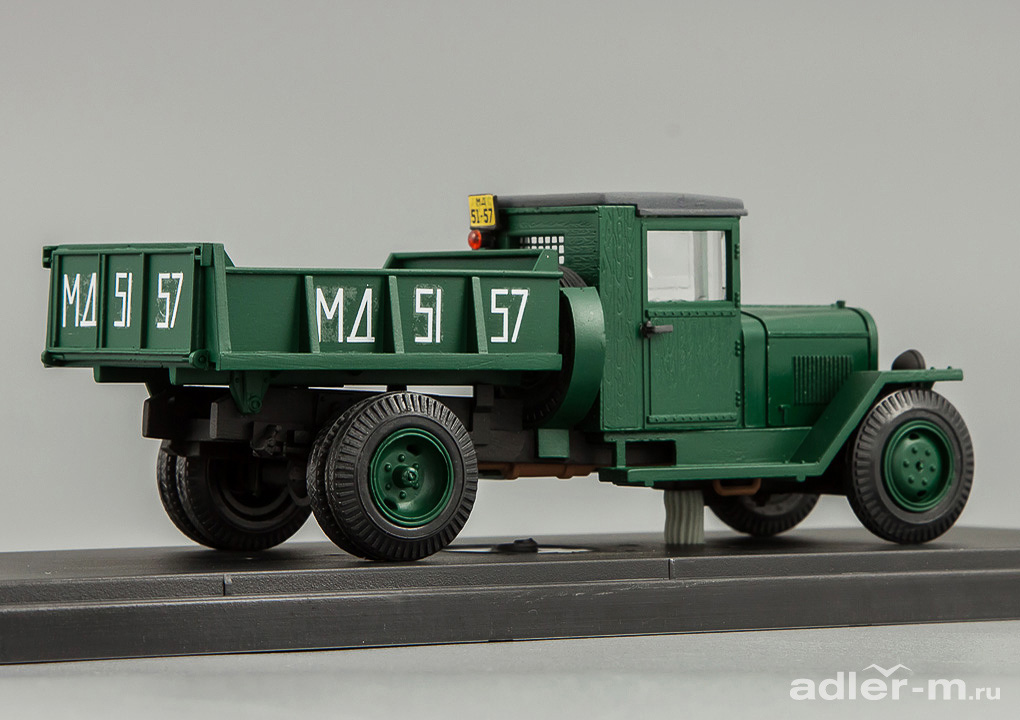

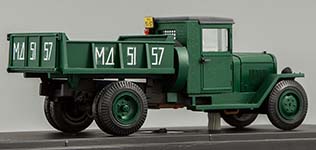

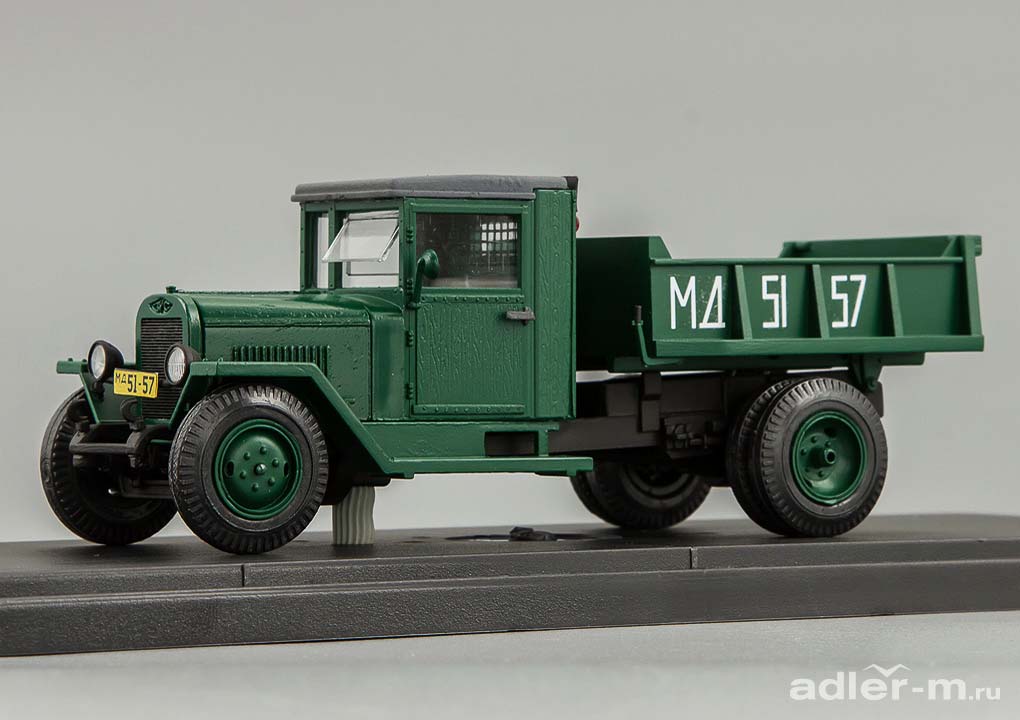

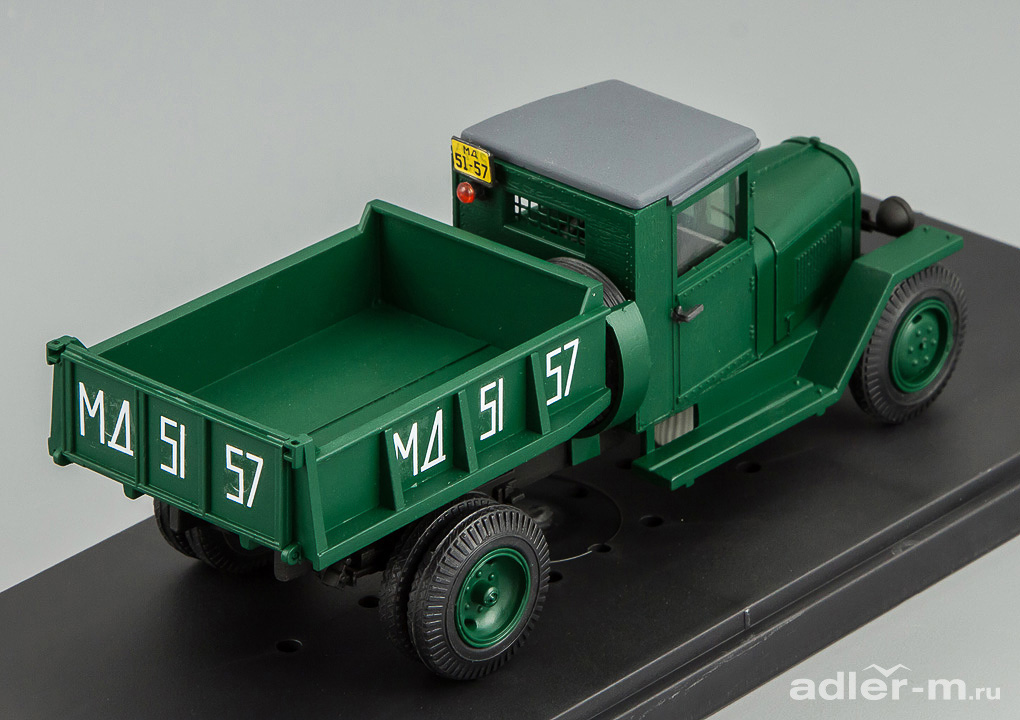

    Модель ЗИС-05 в раннем исполнении выпускается украинской мастерской Miniclassic.
