Пожарные автомобили на шасси ГАЗ-52/ГАЗ-53
Автолестница АЛ-18(52-02)-Л2. На фото представлена модель мастерской "Пегас-моделс" (г.Николаев).

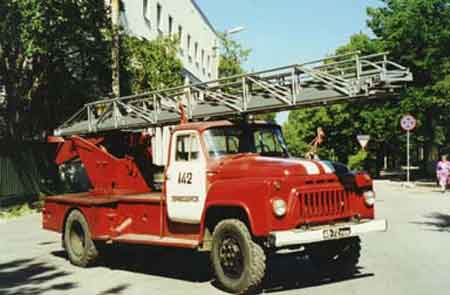

Прототип изготавливался на Торжокском заводе противопожарного оборудования с 1967 г. Автомобиль предназначался для доставки к месту пожара личного состава численностью два человека, проведению спасательных и вспомогательных работ, тушения пожаров в зданиях высотой до шести этажей, а также для подачи воды лафетным стволом, закрепляемым на вершине лестницы. Автолестница укомплектована тремя основными коленами и одним дополнительным. Габаритные размеры автомобиля в транспортном положении составляют 7980х2220х2670мм.
Колена АЛ-18 выдвигаются гидроцилиндром, сдвигание колен происходит под действием их собственной массы. Дополнительное колено выдвигают и сдвигают вручную, когда основные колена закреплены. Дополнительное колено служит для доводки вершины лестницы до необходимого положения.
|
|
|

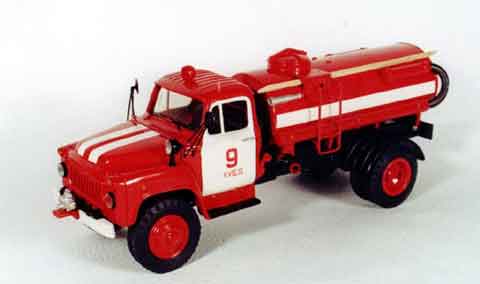

Модель автоцистерны АЦУ-10(53) на шасси ГАЗ-53, производимая мастерской "Пегас-моделс" (г.Николаев).

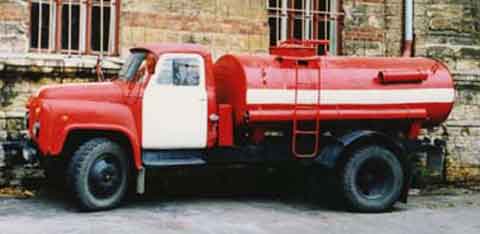

Автоцистерна АЦУ-10 смонтирована на шасси автомобиля ГАЗ-53. Запаса вывозимой воды (2200л) достаточно для работы одного ручного ствола диаметром 13мм до 10 мин. Автомобиль выпускался Хмельницким ремонтно-механическим заводом с 1980г. До этого выпускался автомобиль АЦУ-10 на шасси ГАЗ-52-04. Сварная цистерна элипсного сечения установлена за кабиной водителя, и крепится к лонжерону рамы с помощью стремянок. Подача воды в насос производится по резинотканевому рукаву диаметром 75мм, который во время работы присоединяется одним концом к всасывающему патрубку насоса, а другим к нижней трубе цистерны.
Насос НШН-600 шестеренчатого типа в рабочем положении устанавливается на кронштейне, закрепленном на переднем бампере автомобиля. После работы насос снимается и укладывается в специальный ящик. Пожарно-техническое оборудование размещается на кронштейнах, приваренных к цистерне по обеим сторонам. Боевой расчет автомобиля составляет два человека. Габаритные размеры автоцистерны 6340х2280х2190мм. Вес с полной нагрузкой - 5650кг.
|
|
|

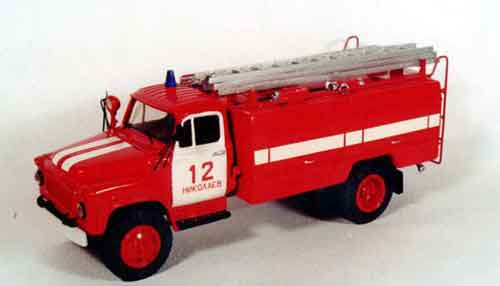

Модель автомобиля-цистерны АЦ-30(53А)-106Г, выпускаемая мастерской "Пегас-моделс" (г.Николаев). Прототип выпускался с 1989 г. на Варгашинском заводе противопожарного и специального оборудования на шасси автомобиля ГАЗ-53А. В кузове пожарной автоцистерны размещается бак емкостью 2000 л. Насосное отделение сделано в корме автомобиля и в нем находятся пульт управления, краны, клапана и сама насосная установка ПН-30. В боковых отделениях кузова размещается пожарно-техническое вооружение. Боевой расчет автоцистерны составляет 2 человека. Максимальная скорость машины - 85 км/ч. Габаритные размеры автомобиля 6700х2250х2400 мм.
|
|
|
